| 提取濃縮系統》中藥多功能提取罐,多功能正錐提取罐 |
|
| |
 |
 |

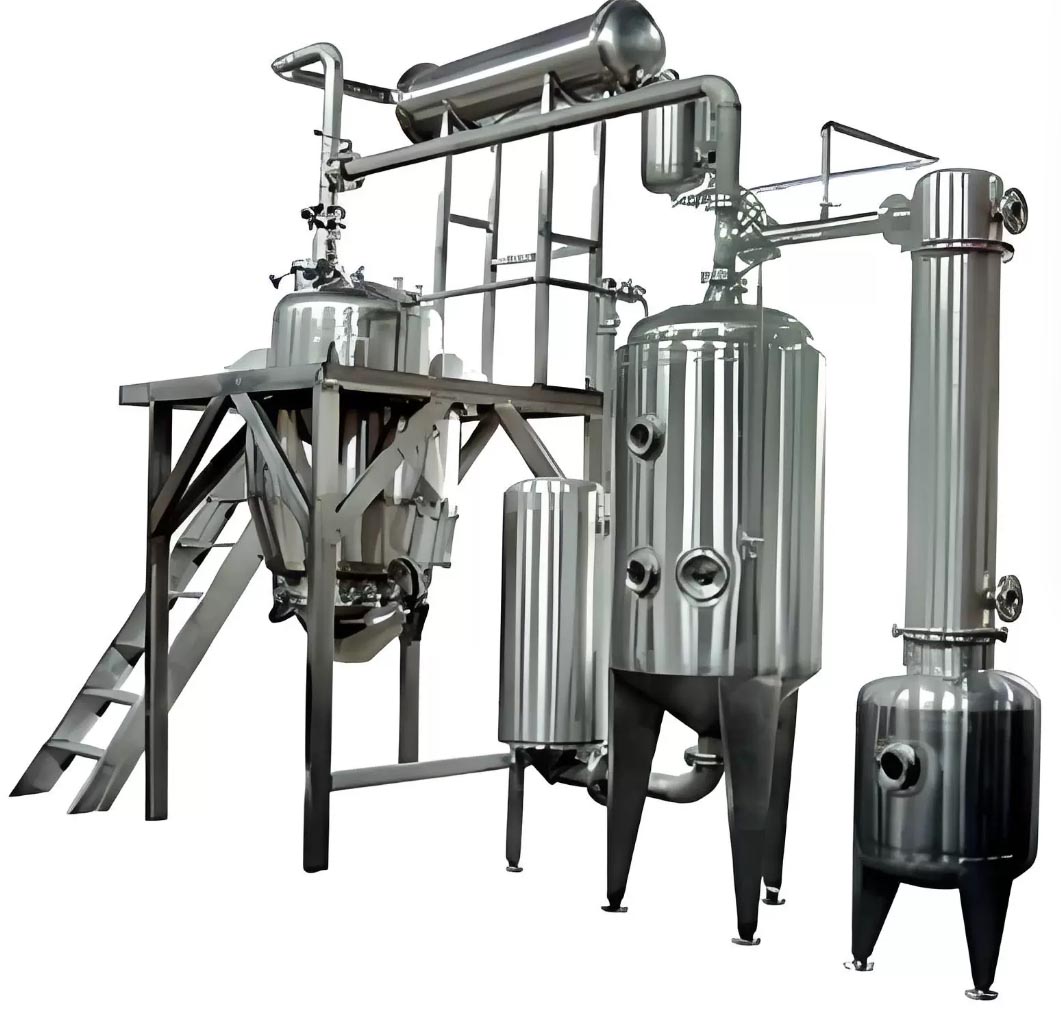

| 中藥多功能提取罐 多功能正錐提取罐 |

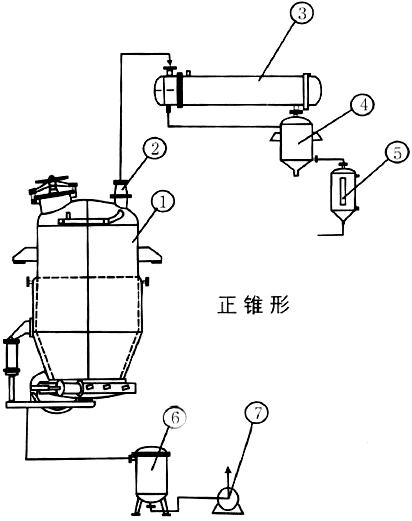

①提取罐 ②消泡器 ③冷凝器④冷卻器 ⑤油水分離器 ⑥過濾器 ⑦藥液泵 |
一、多功能正錐型提取罐的用途
此種類型的提取設備用于中工、食品、化工行業的常壓、微壓、不煎、溫溉、熱回流、強制循環滲漉作用、芳香油提取及有機溶。
二、多功能正錐型提取罐的結構
該多功能提取罐設備由消沫器、冷卻器、過濾器、油水分離器、藥液泵、管道過濾器、提取罐及內部聯接管路構成。
三、多功能正錐型提取罐的特點
1.傳統形式，所占建筑空間小，為提取車間所用。
2.出渣門上沒有底部加熱，使藥材提取。
3.改進出液方式和增加攪拌裝置后可用于動態提取系統。
4、效率高、操作方便。
四、多功能正錐型提取罐技術參數： |
| 規格型號 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 |
| 全容積(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
| 罐內設計壓力(MPa) |
0.09 |
| 夾套設計壓力(MPa) |
0.3 |
| 加料口直徑 |
400 |
400 |
400 |
500 |
500 |
500 |
| 加熱面積(m2) |
3 |
4.7 |
6.8 |
10 |
12 |
15 |
| 冷凝面積(m2) |
4 |
5.4 |
8 |
10 |
15 |
18 |
| 冷卻面積(m2) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 |
| 過濾面積(m2) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 |
| 排渣門直徑 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
| 耗氣(kg/h) |
285 |
346 |
570 |
718 |
903 |
1140 |
| 設備重量 |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 |
| 加熱汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 |
| 二次氣管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 |
| 冷卻水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 |
| 電機功率kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 |
| 攪拌轉速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 |
溫馨提示：
1、提取罐參數可能會根據物理性質及實際的使用情況有所調整。
2、提取罐選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可致電。
|
| |
 |

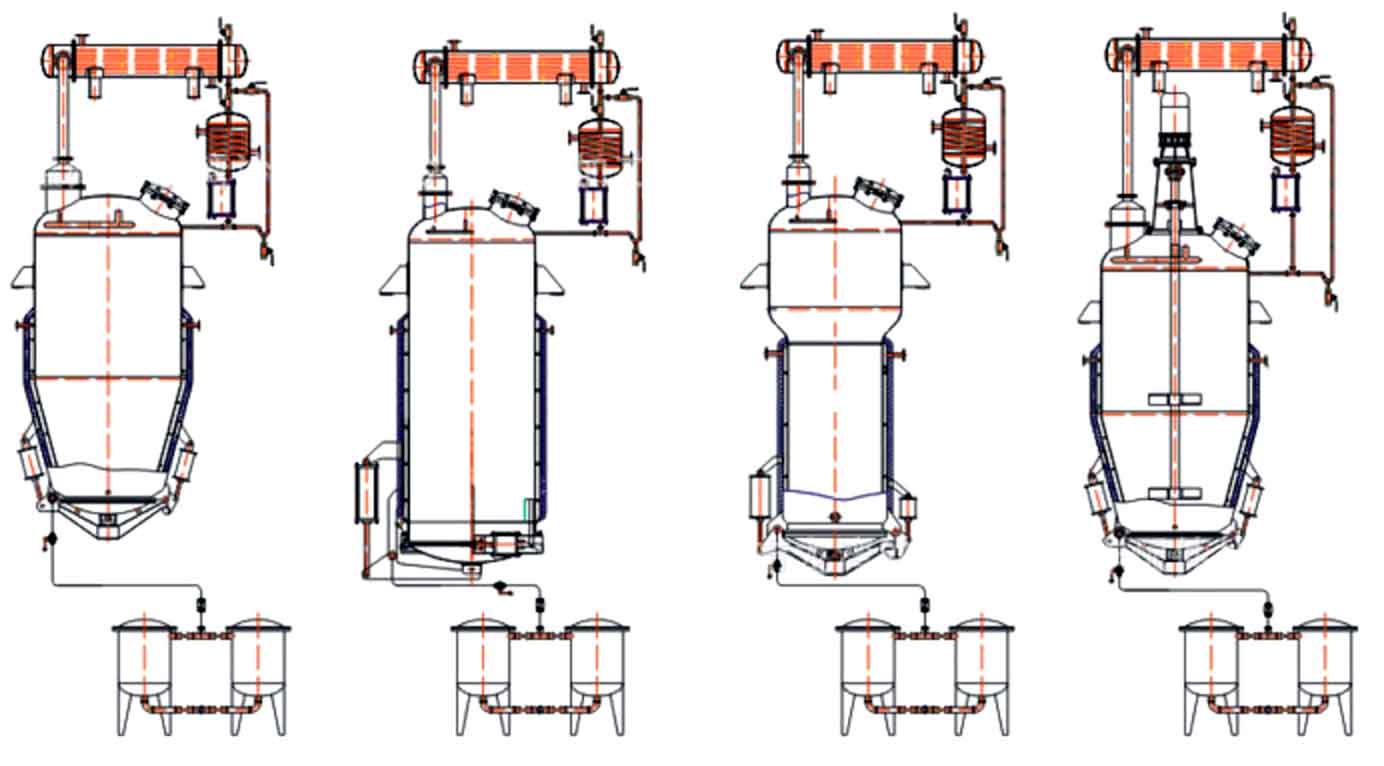

| 正錐形提取罐 |
